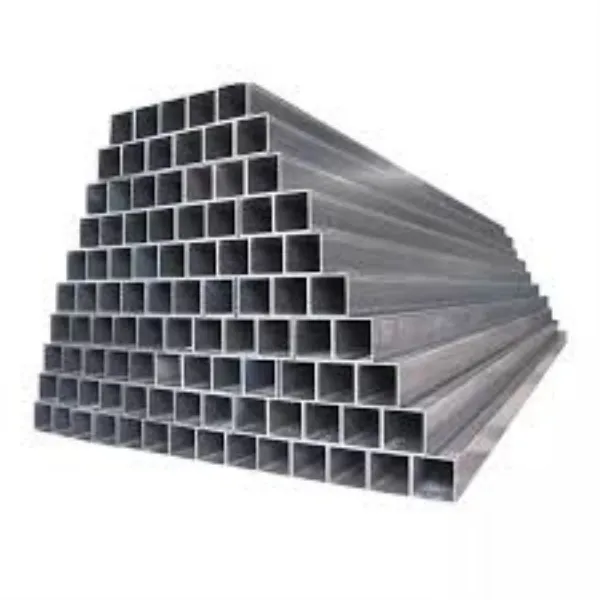

EN 10219 S235JRH Stálpípa
EN 10219 S235JRH (BS EN 10219 S235JRH) er kaldmótað hol burðarvirki úr kolefnisstálröri með lágmarksflæðistyrk 235 MPa fyrir veggþykkt Minna en eða jafnt og 16 mm og lágmarksslagstyrkur 27 J við 20 gráður.
Stáleinkunn er 1.0039.
| Stál nafn | Lágmarksuppskeruþol Reh, MPa | Togstyrkur Rm, MPa | Lágmarkslenging Ad, % | ||
| Tilgreind þykkt mm | Tilgreind þykkt mm | Tilgreind þykkt mm | |||
| Minna en eða jafnt og 16 | >16 Minna en eða jafnt og 40 | ＜ 3 | Stærri en eða jafnt og 3 Minna en eða jafnt og 40 | Minna en eða jafnt og 40 | |
| S235JRHa | 235 | 225 | 360-510 | 360-510 | 24 b |
a Áhrifareiginleikar eru aðeins sannreyndir ef valkostur 1.3 er tilgreindur.
b Fyrir þykkt > 3 mm og þversniðsmál D/T < 15 (hringlaga) og (B+H)/2T < 12,5 (ferningur og ferhyrndur) minnkar lágmarkslenging um 2. Fyrir þykkt < 3 mm, lágmarkslenging er 17%.
d Fyrir þykkt < 3 mm, sjá 9.2.2.
Höggprófunin skal vera í samræmi við kröfur EN 10045-1.
Hins vegar þarf ekki að sannprófa S235JRH gæðarör nema sérstakar kröfur séu fyrir hendi.
| Stál nafn | Lágmarks höggorka KVe, J |
| við prófunarhitastig á | |
| 20 gráður | |
| S235JRH | 27 |
e Sjá 6.7.2 fyrir höggeiginleika fyrir prófunarhluta með minnkaðri hluta.
EN 10219 S235JRH skal afhenda í köldu formi án síðari hitameðhöndlunar, en suðu geta verið í soðnu eða hitameðhöndluðu ástandi.
Kalt mótun er ferlið við að mótast í endanlegt form við stofuhita.
Fyrir SAW hola hluta með ytri þvermál sem er meira en 508 mm, getur verið þörf á heitmótunaraðgerð, sem hefur ekki áhrif á vélrænni eiginleika, til að uppfylla kröfur um vikmörk utan hrings.
