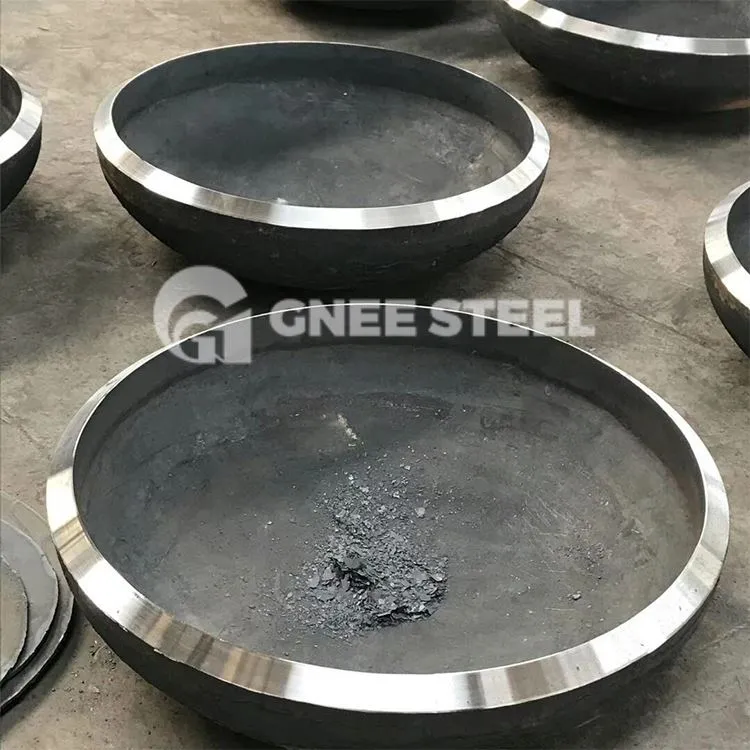

Þykkt veggpípulok
Höfuðið vísar til íhlutans sem notaður er til að loka enda ílátsins til að einangra innri og ytri miðil, einnig þekktur sem endalokið. Höfuð sívalur ílát eru yfirleitt snúningsskeljar. Samkvæmt lögun höfuðyfirborðsins er hægt að skipta því í kúpt, keilulaga, flatt og samsett form. Kúpt höfuð vísar til höfuðs með kúpt ytra yfirborðsform, svo sem hálfkúlulaga, sporöskjulaga, fatlaga og kúlulaga höfuð án flansa. Sumir gashylki nota kúpt inn á við, sameinað botnhaus, sem getur ekki aðeins tryggt styrk heldur einnig uppfyllt þarfir öruggrar notkunar.
- Stærð: DN15-DN1200
Veggþykkt: SCH5-SCH160
Form: Hálfkúlulaga píputappa, sporöskjulaga píputappa og undirskálspípuloki
- Píputappa framleidd með hágæða hráefni:
Endalokar úr kolefnisstáli
Endalokar úr ryðfríu stáli
ASTM/ASME A234 WPB
ANSI B16.9 / 16.28
Lagnatappar samkvæmt DIN 2617
DIN 28011
Endalokar 18" API 5L X46 - DIN28011
Endalokar 22" API 5L X46 - DIN28011
Endalokar 48" API 5L X46 - DIN28011
Kúlulaga haus samkvæmt DIN 28011
Stærðartafla fyrir þykkt vegg stálrör
| Kóði FOSD - FOXS | Nafnþvermál | Wall Th. S mm | Hæð H mm | Fræðileg þyngd kg | |||
| Könnun. | D mm | STD | XS | STD | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1'' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1'' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2'' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
Stálpípuhetta
