Pípaflansar eru íhlutir sem notaðir eru til að tengja rör, festingar eða búnað, ná þéttingu og festingu með blöndu af flansplötum, þéttingum og boltum. Flanstengingar eru mikilvæg aðferð í leiðslugerð, sem býður upp á kosti eins og auðveld notkun og getu til að standast háan þrýsting.
Leiðsluflansar eru flokkaðir í sex grunngerðir út frá tengiaðferð þeirra við rör:
Renna-á flans (SO)
Weld Neck Flans (WN)
Socket Weld Flans (SW)
Hringliðsflans (LJ)
snittari flans (Th)
Integral flans (IF)
Forskrift

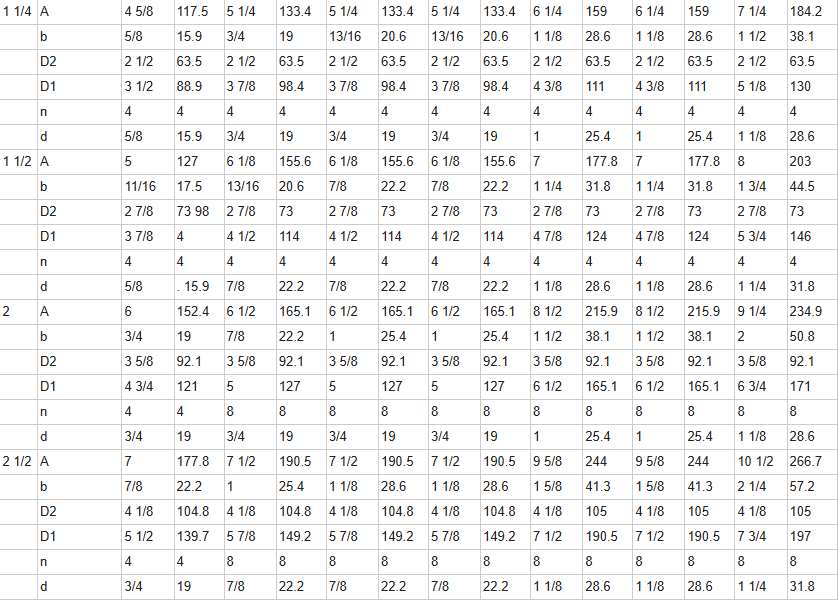

Stærðartafla
Differenet flans á flans
Upphækkuð andlitsflans (RF)
Flat Face Flange (FF)
Ring Type Joint (RTJ)
Tunga og gróp (T/G)
Ferli
1. Efnisval
Algeng efni eru kolefnisstál (Q235, 20#), ryðfríu stáli (304, 316) og álblendi (16Mn). Efnið er valið út frá rekstrarskilyrðum (td þrýstingi, hitastigi, ætandi). Til dæmis nota efnaleiðslur oft ryðfríu stáli (tilvísað staðall: GB/T 1220-2007).
2. Myndunarferli
Falsaðar flansar: Mótað með smíðapressum (venjulega 1.000–8.000 tonn) við háan hita, sem leiðir til þéttrar örbyggingar og mikils styrks. Hentar fyrir háþrýstingsnotkun (td PN16 og ofar).
Steyptir flansar: Framleitt með sandi eða nákvæmni steypu, sem býður upp á lægri kostnað en hugsanlega porosity. Aðallega notað fyrir lágþrýstingsleiðslur (PN10 og neðar).
3. Vinnsla
Vinnsla á rennibekkjum er framkvæmd á flansflötum, boltagötum og þéttingarflötum, með nákvæmni sem mætir GB/T 9119-2010kröfur. Til dæmis:
Grófleiki flatt flansþéttingaryfirborðs Minna en eða jafnt og 3.2μm.
Þvermál boltahola hallahringsins innan ±0,5 mm.
4. Hitameðferð
Flansar úr kolefnisstáli: gangast undir normalization eða glæðingu (hitað að 900–950 gráðurfylgt eftir með loftkælingu) til að létta innri streitu.
Álflangar: gæti þurft að slökkva + temprun (td16Mn við 880 gráðu slökkvi + 600 gráðu hitun) til að auka hörku.
5. Yfirborðsmeðferð
Algengar aðferðir eru meðal annars ryðhúðaðar-húðun (td sinkhúðun Stærri en eða jafn og 20μm), málun eða súrsunaraðgerð (fyrir ryðfríu stálflansa). Saltúðaþol verður að uppfylla Meira en eða jafnt og 96 klst(staðall: ISO 9227).
