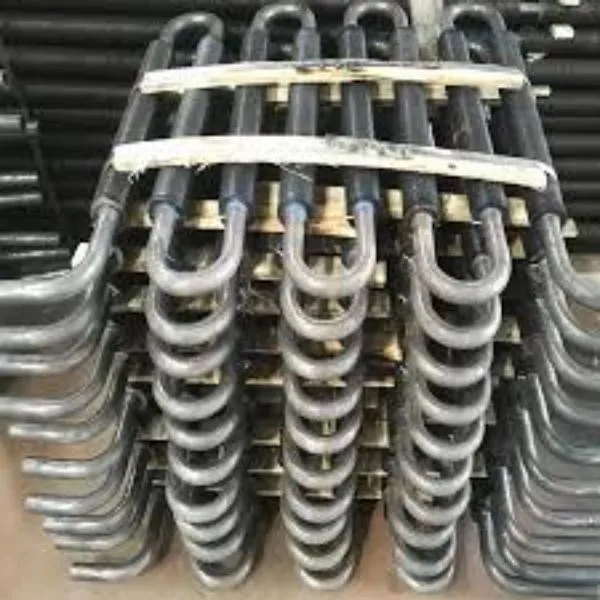

Serpentine Finned Tubes|Bend Fined Tubes

Serpentine fined rör eða beygjuugga rör eru mikilvæg tegund varmaflutningstækja sem notuð eru í fjölmörgum iðnaði, svo sem kötlum og varmaskiptum. Einstök hönnun þeirra, með samfelldri ugga sem er vafið og beygja í serpentínuformi utan um yfirborð röranna, eykur yfirborð rörsins og bætir varmaflutning milli rörsins og umhverfisins í kring.

Hverjar eru helstu notkunarslöngur með serpentine fined rör?

Aðalnotkun

Lítil orkusparandi tæki

Hægt er að hanna sérstakt serpentín finn rör til að uppfylla sérstakar kröfur. Þessa hönnun er hægt að fínstilla fyrir stærð og lögun tækisins og hitaflutningseiginleika sem krafist er.

Endurnýjanleg orkukerfi

Hægt er að nota Serpentine flísarrör til að flytja varma frá sólarrafhlöðum eða neðanjarðar hitagjöfum til vatns eða annarra vökva. Þetta ferli eykur skilvirkni kerfisins og dregur úr orkunotkun.

Rafeindakæling

Hægt er að nota Serpentine flísarrör til að flytja hita frá rafeindahlutum, bæta afköst þeirra og lengja líftíma þeirra.

Serpentine flísarrör eru sérstaklega gagnlegar í iðnaði þar sem þörf er á háum hitaflutningshraða, svo sem jarðolíu- og orkuframleiðsluiðnaði. Þeir geta verið notaðir í margs konar varmaskiptahönnun, svo sem skel-og-rör eða loftkælda varmaskipti, og eru oft notuð í forritum þar sem pláss er takmarkað.

Á heildina litið mun hönnun sérstaks serpentine finned rör fyrir lítil orkusparandi tæki ráðast af sértækri notkun og kröfum tækisins. Hins vegar, með vandaðri hönnun og hagræðingu, geta þessar rör gegnt mikilvægu hlutverki við að bæta skilvirkni og afköst margs konar orkusparandi tækja.

Stærð Serpentine finndu rör:

Serpentine flísarrör eru fáanlegar í fjölmörgum stærðum og uggagerðum til að mæta mismunandi notkunarkröfum. Helstu stærðarfæribreytur fyrir slöngulaga slöngur eru:

Þvermál rör: Þvermál rörsins er ytra þvermál grunnrörsins, sem getur verið allt frá nokkrum millimetrum til nokkurra tommu eftir notkun.

Finnahæð: Augahæðin er fjarlægðin milli ytra yfirborðs grunnröranna og hæsta punkts uggans. Hæð ugga getur verið frá nokkrum millimetrum upp í nokkra sentímetra.

Finnaþykkt: Augaþykktin er þykkt uggaefnisins, sem getur verið mismunandi eftir gerð ugga og umsóknarkröfum.

Finnahalli: Augahalli er fjarlægðin milli aðliggjandi ugga meðfram ummáli röranna. Augahæðir geta verið mismunandi eftir umsóknarkröfum.

Þær uggategundir sem almennt eru notaðar í slöngulaga slöngur eru:

Útpressaður uggi

Útpressuð uggarör eru með uggum sem myndast með því að pressa uggaefnið í gegnum deyja á ytra yfirborð grunnröranna. Þetta ferli leiðir til ugga sem eru þétt festir við grunnrörið og hafa framúrskarandi hitaflutningseiginleika.

L-fótur finn

L-fóta finnið rör eru með uggum sem eru festir við grunnrörið með því að nota L-laga fætur sem eru soðnir eða lóðaðir við ytra yfirborð röranna. Þessi tegund af uggum gefur góða hitaflutningsgetu og hentar vel fyrir háhitanotkun.

G-Fin

G-fin rör eru með uggum sem myndast með því að rúlla flatri ræmu af uggaefni í G-laga stillingu og festa það síðan við grunnrörið með vélrænum aðferðum. G-fin rör eru með háan hitaflutningshraða og henta vel til notkunar í fyrirferðarlítið varmaskipti.

Hnúfaður finn

Hnúfuð uggarrör eru með uggum sem myndast með því að hnoða ytra yfirborð grunnröranna til að búa til litla hryggi sem auka varmaflutningssvæðið. Hnýttar uggar henta fyrir notkun þar sem mikils hitaflutnings er krafist.

hFW Solid uggi

Hátíðni soðnar solid uggarrör eru með samfellda ugga sem er soðinn á ytra yfirborð grunnrörsins með hátíðni suðuferli. Hægt er að búa til uggana úr ýmsum efnum eins og kolefnisstálstrimla, álstálstrimla og ryðfríu stáli.

HFW Serrated Fin

Hátíðni soðnar riflaga uggarör hafa aftur á móti ugga með rifnum brúnum sem eru soðnar á grunnrörið með hátíðni suðuferli. Skurðirnar á uggunum skapa ókyrrð í vökvaflæðinu, sem eykur varmaflutningsstuðulinn og bætir heildarnýtni varmaskiptisins.

Val á aðalstærð og uggagerð serpentínslöngunnar fer eftir sérstökum umsóknarkröfum, svo sem hitaflutningshraða, vökvaflæðishraða og þrýstingsfalli.
