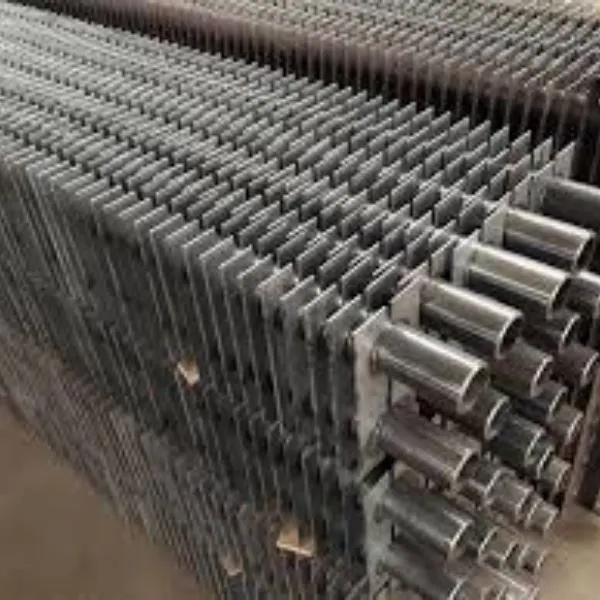

Parallel Finned Tubes|Rehyrnful Finned Tubes

Vörulýsing

Hvað er samhliða finndu rör?

Parallel Finned rör eru úr soðnum ferningauggum. Það kallaði einnig H-gerð finndu rör. Samhliða finndu rör geta verið tvöföld rör eða stak rör. Samhliða uggar eru framleiddar með því að mótsuðu uggana á rörum.

Notkun samhliða finndu rör:

Samhliða finndu rör eru að mestu samþætt fyrir dæmigerð notkun með hitauppstreymi kötlum og sparneytnum sem keyra með kolum, þungri eldsneytisolíu, iðnaðarúrgangi eða heimilissorpi brennandi.

Samhliða uggar rör leyfa notkun í öllum hefðbundnum hreinsikerfi: skotblástur, loft- eða gufublástur, þvottur...

'Double H' hönnunin til að suða tvöföld rör með stáluggum á sama tíma. Þessi uppsetning getur dregið úr fjölda stuðnings sem krafist er vegna eðlisstífleika hennar.

Samhliða finn rörkostur,

Jöfnun ugganna í búntinu gerir kleift að búa til sjálfhreinsandi samhliða rásir, með lágu þrýstingsfalli.

Samhliða finnuð rör Focus

Augahalli frá 10 til 30 mm.

Slöngulengd allt að 15 metrar.

Hægt er að óska ​​eftir truflunum á uggum.

Efni fyrir samhliða finnið rör:

Grunnefni fyrir rör og ugga: kolefnisstál A179, A192, álblendi samkvæmt A213 A335, ryðfríu stáli A312, samhæft við steypujárnsflísar fyrir blendingaeiningar. Sérstakar uggamál ef óskað er.

Samkvæmt kröfum heimamarkaðarins, eftir margra ára reynslu og lærdóm frá háþróuðum löndum, hefur fyrirtækið okkar uppfært suðubúnaðinn með H-gerð finndu rör/Parallel fined tubes, sem hefur mikla sjálfvirkni. Suðutæknin og vörugæði hafa náð vottun Alþjóðlega flokkunarfélagsins og annarra viðurkenndra vottunarstofnana.

1. H-gerð finned tube/Samhliða finned tubes Suðustyrkur og stöðugleiki

1.1 Prófun af krafti: meira en 200MPa eða slit á stálpípu að hluta

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stöðugleiki suðustyrks: Fyrsta stykki hverrar vakt skal soðið til að uppfylla kröfur 2.1 eða 2.2

1.4 Suðubeygjuþolpróf: uggarnir eru beygðir 20 gráður til vinstri og hægri, beygðir til vinstri og hægri tvisvar og suðuna er laus við sprungur

1.5 Hamarpróf: sláðu á efri hluta uggans samsíða stálpípunni þar til ugginn dettur af og ugginn sjálfur skal ekki brotna

1.6 Ef prófið mistekst verður að virkja glæðuaðgerðina

2. H-gerð finned rör/Parallel ribbed rör hita áhrif svæði

Mæling með smásjá og örhörkuprófara

Dýpt hitaáhrifasvæðis stálpípunnar er minna en 0,5 mm

3. H-gerð finned tube/Parallel finned rör víddarnákvæmni

3.1 Heildarlengd vængjahluta - 1mm~+1mm nákvæmni hreyfingar í hluta - 0.5mm~+0.5mm

3.2 Bil - 0.2mm~+0.2mm

3.3 Lóðréttur ugga og stálröra - 1 gráðu ~+1 gráðu

3.4 Flatleiki rasssoðinna ugga í sama hópi er - 0.2mm~+0.2mm, fyrir utan hæðarmuninn sem stafar af þykktarþoli ugga

3,5 Hæðmunur á rasssoðnum uggum í sama hópi - 0.2mm~+0.2mm

3.6 Vikmörk tvöfaldrar pípumiðjufjarlægðar - 0.5mm~+0.5mm

3.7 Við aðstæður sama stálpípuefnis, sama blaðabils og blaðanúmers, er lengdarbreytingin á mismunandi finnuðum rörum eftir suðu í samræmi

4. Suðuhraði H-gerð finned rör/Samhliða finned tubes

Ytra þvermál grunnrörs 25~51, uggaþykkt 2mm, hvert par af suðutíma minna en 3s (að undanskildum fóðrun og affermingartíma og glæðingartíma)
