Innfelld Finned Tube G Type Fin Tubes
video

Innfelld Finned Tube G Type Fin Tubes

G-gerð finned rör eru notuð til að bæta skilvirkni hitaskipta. Vingum er venjulega bætt við yfirborð varmaskiptarörsins til að auka ytra (eða innra) yfirborð þess og bæta þannig skilvirkni varmaskipta. G-fluggarör eru ný tegund af slitþolnu-varmaskiptaefni og orkusparandi-varmaskiptaeiningu. Þeir nota hátíðni aflgjafa sem hitagjafa, hita samtímis stálræmur og stálrör og soða þær saman sem eina einingu. Einkenni þeirra eru meðal annars mikil hitaskipti skilvirkni, stórt hitaleiðni svæði, langur endingartími, breitt hitastig og hár þrýstingsþol. Þeir eru mikið notaðir í endurheimt úrgangshita, jarðolíu, virkjunarkatla,{10}orkusparnaðartæki, gróðurhús, upphitun, kælingu, lyfjaþurrkun, viðarþurrkun og kornþurrkun, meðal annars.
Hringdu í okkur
DaH jaw
Vörukynning

Hvað er innfellt finn rör?

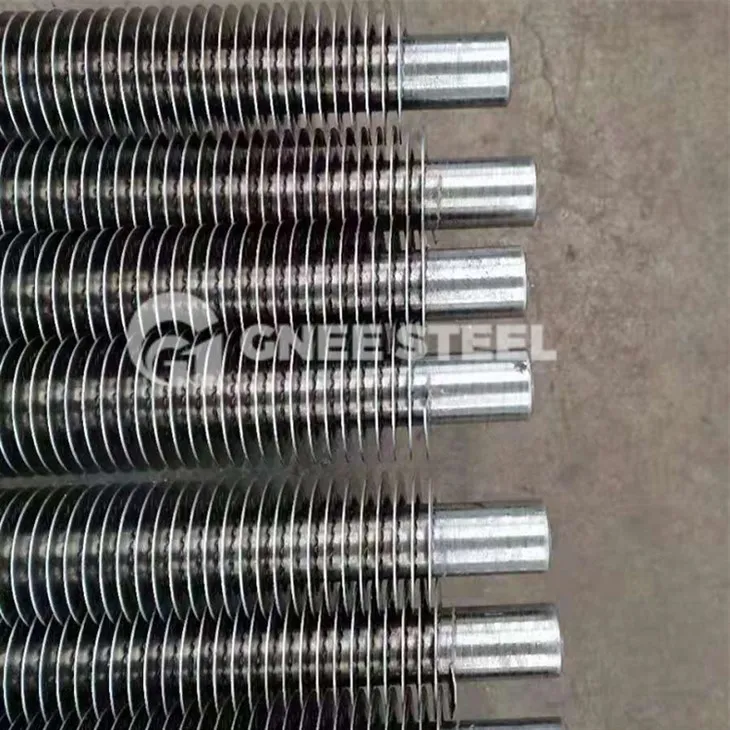

Innfelld fin rör einnig kölluð G gerð Finned tube. Innfellt finnið rör veitir fullkomna tengingu milli uggans og rörsins. Meginhönnun innfelldu ugga röranna er sú að í gegnum faglegan búnað grópar rörin og uggar settu uggana inn í þyrillaga grópina. Að lokum sameinaði uggann og rörið sem óaðskiljanlegt. Hægt er að nota innfelldar fin rör við hærra hitastig og eru mjög endingargóðar. Innfelldar uggarör henta best fyrir notkun sem felur í sér mikla hitauppstreymi eða hátt hitastig og þar sem uggahliðin verður þrifin reglulega.

embedded finned tube



Dæmigert stærð innfellds rörs:

Grunnrör OD (mm)

Grunnrör

Þykkt (mm)

Finnahæð (mm)

Finnaþykkt (mm)

Finnahæð (mm)

15,88 mm ~50,8 mm

1,0 mm ~3,0 mm

6,35 mm ~ 25,4 mm

0,3 mm ~0,5 mm

2,1 mm ~ 6,0 mm

Grunnrör efni

Fin Efni

Lengd rörs (Mtr)

Kolefnisstál, álstál, ryðfrítt stál

Ál, kopar

Minna en eða jafnt og 21Mtrs



Hvað eru innbyggðu finndu rör forritin?

Innfelld finn rör hafa margvísleg notkun í varmaflutningskerfum þar sem óskað er eftir aukinni skilvirkni varmaskipta. Sum algeng forrit innihalda:

1. Varmaskiptarar: Innfelld finn rör eru mikið notuð í varmaskiptum fyrir iðnað eins og loftræstikerfi, kælingu, orkuframleiðslu, efnavinnslu og olíu og gas. Þeir veita aukið yfirborð, sem bætir varmaflutning milli tveggja vökva, svo sem í lofti-í-lofti eða vökva-í-vökvavarmaskipta.

2. Loftkældir varmaskiptir: Innfelld finn rör eru notuð í loft-kældum varmaskiptum (ACHE) þar sem kæling er náð með því að hleypa lofti yfir finndu rörin. Þessar umsóknir er að finna í orkuverum, hreinsunarstöðvum, jarðolíuverksmiðjum og öðrum iðnaðarmannvirkjum.

3. Ofnar: Bifreiðaofnar nota oft innfelldar finn rör til að auka hitaleiðni frá kælivökvanum sem streymir í gegnum rörin. Lokarnir auka flatarmálið í snertingu við loftið, sem leiðir til skilvirkrar kælingar.

4. Þéttir og uppgufunartæki: Innfelld finn rör eru almennt notuð í þéttum og uppgufunarbúnaði kæli- og loftræstikerfis. Þeir auðvelda hitaflutning milli kælimiðilsins og umhverfismiðilsins og bæta heildarafköst kerfisins.

5. Endurheimt úrgangshita: Hægt er að nota innfelldar finn rör í úrgangshitaendurvinnslukerfum, þar sem varmi frá iðnaðarferlum eða útblásturslofti er fangaður og nýttur í öðrum tilgangi. Aukinn varmaflutningur sem uggarnir veita bætir skilvirkni varmaendurheimtarinnar.

6. Katlar: Í kötlum er hægt að nota innfelldar finn rör til að auka skilvirkni hitaflutnings og bæta heildarafköst. Þeir finnast almennt í iðnaðarkötlum sem notaðir eru í orkuverum, hreinsunarstöðvum og öðrum stórum-forritum.

7. Aðferð hitun og kæling: Innfelld finn rör eru notuð í ýmsum vinnsluhitunar- og kælikerfum þar sem skilvirk varmaskipti eru mikilvæg, svo sem í efnavinnslustöðvum, matvælavinnslu og lyfjaiðnaði.



Megineinkenni innfellds finnunnar rörs

1. Innfellt finn rör Max. Vinnuhitastig: 400 gráður

2. Innfellt tæringarþol í andrúmslofti: Í lagi

3. Innfelld finnuð rör Vélræn viðnám: Léleg

4. Auga og berar slöngur tengjast þétt en venjulegt spennusár á brúnuggagerð

Innfelld finn rör bjóða upp á lausnir þar sem hærra hitastig, stöðugur hitauppstreymi og titringur í rörum vegna háhraða loftstrauma geta valdið bilun. Lauginn er vélrænn felldur inn í gróp sem er plægð í rörinu OD og er læst á sinn stað með rúllum sem þvinga raufina til að lokast þétt um uggbotninn. Innfelld finn rör eru almennt notuð í forritum með málmhita allt að 750 gráður á Fahrenheit.






G-gerð finnið rör

G Type Embedded Finned Tube
G Type Embedded Finned Tube
G Fin Tube
