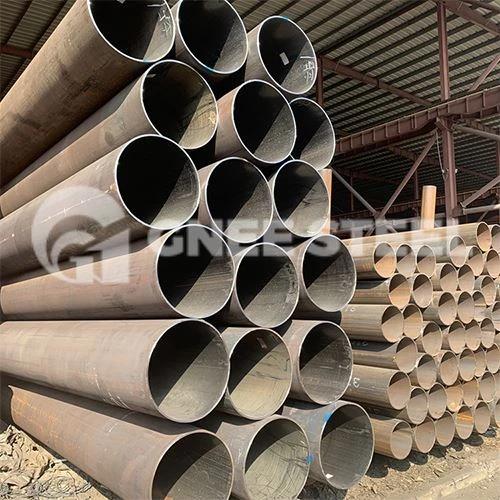

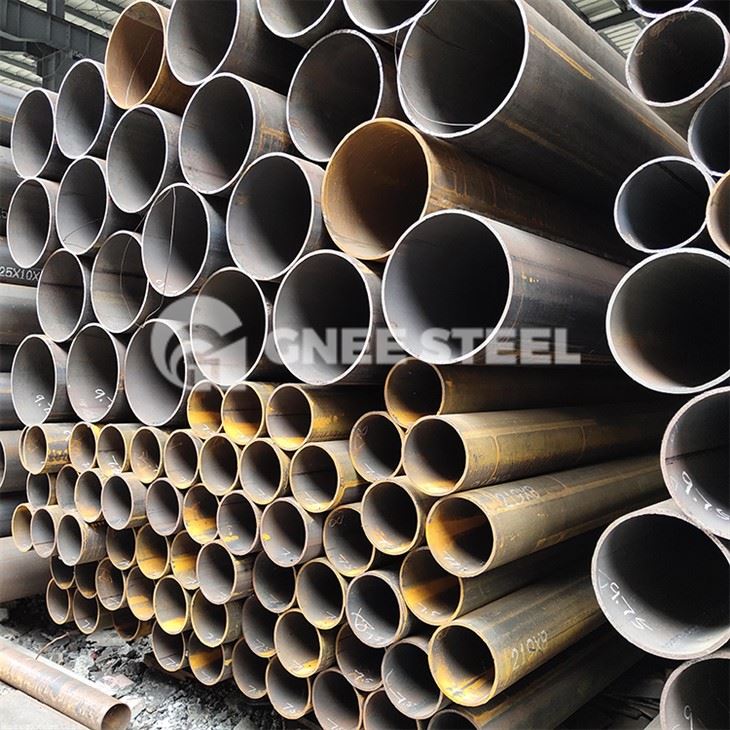

P355NH stálsoðið rör

P355NH stál soðið pípaer eðlilegt, soðið fínt-kornþrýstirör samkvæmt EN 10217-3 (efnisnúmer 1.0565) með 355 MPa lágmarksuppskeru og 490–630 MPa togsvið. Skilgreiningareiginleikinn - „H“ - er hækkaður-hitaþolinn styrkur frá 100 gráður í 400 gráður (304 MPa niður í 167 MPa við ávöxtun), þannig að ein einkunn nær yfir umhverfisþjónustu og upphitaðan þrýstibúnað. Tilgreindu það með 100% suðusaums NDE og Charpy höggi við -20 gráður.

Valsaðar, soðnar stálrör samkvæmt DIN EN 10217-3, í útfærslunni með venjulegum suðusaumum (NW), algjörlega venjulegum (NP) eða venjulegum valsuðum eða heitum teygjuminni (NR), í kringlótt mál.

Stórstafurinn P stendur fyrir þrýstiálag, NH gefur til kynna að efnið henti hærra hitastigi. Pípur samkvæmt þessum staðli eru venjulega raf- eða kafbogasoðnar. Algengar notkunarmöguleikar fyrir þetta efni eru þrýstiálag við hærra hitastig með hóflegum kröfum, svo sem í þrýstihylkjum eða katlum. Góðir suðueiginleikar gera það að verkum að hægt er að nota það í soðnar byggingar.

Pípan er gerð úr heitu-valsuðu fínu-kornabandi með stýrðri kolefnis-manganefnafræði auk ör-blendikornhreinsunarefna (Nb, V, Ti, Al), sem gefur góða suðuhæfni án venjubundinnar eftir-suðuhitameðferðar á þynnri veggi. Það er þrýstistig vinnuhests þegar hönnunin vísar til leyfilegrar streitu yfir umhverfishita.

Við seljum P355NH soðið rör í ytri þvermál frá 21,3 mm til 610 mm (½"–24"), veggþykktum 2,0–40,0 mm og lengdum allt að 24 m, með sléttum, skáskornum eða snittuðum endum og EN 10204 3.1 eða 3,2 vottorðum; Skoðun þriðja-aðila (SGS, BV, TÜV) er í boði.

Tæknilýsing

Efnasamsetning

Hver stýrður þáttur stjórnar ákveðna áhættu: lágt C og lágt S vernda suðuhæfni, Al/Nb/V/Ti læsing í fínu korni fyrir seigleika og þröng P/S mörk koma í veg fyrir brothætt brot. C–Mn skiptareglan- gerir millum kleift að fínstilla- styrkinn innan tilgreinds bands.

Vélrænir eiginleikar (stofuhiti, staðlað)

Charpy V-hakáhrif:40 J langsum / 27 J þversum við -20 gráður. Athugið að togsviðið er490–630 MPa- sum gagnablöð birgja eru með 650 MPa fyrir mjög þunna veggi, en 490–630 MPa er tilgreint staðalsvið. Lenging er mæld á stöðluðu hlutfallssýni.

Hækkuð-hitaþol - „H“ gildin

Þessi gildi eru það sem aðgreinir P355NH frá P355N. Hönnun sem vísar til 300 gráður verður að nota 216 MPa, ekki umhverfis 355 MPa - með því að nota herbergi-hitatalið við hitastig sem ofmetur leyfilegt álag um u.þ.b. 64%. Borðið stoppar við 400 gráður; fyrir ofan það, tilgreinið P355GH eða aðra hækkuðu-hitastig.

P355N / NH / NL1 / NL2 - að velja rétta hitastigið

Veldu með lægsta og hæsta hitastigi sem íhluturinn mun sjá. P355NH er sá eini af fjórum sem hefur einnig háan-hitahönnunarstyrk; NL einkunnirnar skipta því út fyrir dýpri lágt-hitastig.

Kostir

Viðskiptaverðmæti P355NH kemur frá mælanlegum eiginleikum, ekki lýsingarorðum.

Þynnri veggir en lægri einkunnir.355 MPa afrakstur (á móti 235–265 MPa einkunnum) gerir það að verkum að sama þrýstingsmati er náð með minni vegg, skurðþyngd og stuðningskostnaði.

Suðuhæft án venjubundins PWHT.Fín-staðlað efnafræði (CEV max ~0,43) heldur forhitun hóflegri á þynnri hlutum, sem styttir framleiðslutíma.

−20 gráðu hörku innbyggð.Ábyrgð 40 J langsum / 27 J þversum við -20 gráður nær yfir meðal kalt loftslag án þess að stíga niður í sérstaka lága-hitastig.

Nær yfir umhverfi til ~400 gráður.Vegna þess að hönnunartafla fyrir háan-hita er hluti af einkunninni nær eitt efni yfir upphitaðan búnað sem herbergi-hitastig gæti ekki.

Kostnaður-hagkvæmur á móti óaðfinnanlegur.ERW/HFW soðið P355NH með fullsuðu NDE uppfyllir flestar kyrrstæðar þrýstingshönnun með lægri kostnaði en óaðfinnanlegur EN 10216-3 rör.

Umsóknir

P355NH er valinn alls staðar þar sem þrýstimiðlar eru meðhöndlaðir við hitastig yfir umhverfi en undir u.þ.b. 400 gráðum og þar sem einnig er krafist góðrar suðuhæfni og -20 gráðu hörku.

Þrýstihylki og geymslukúlur

Jarðolíu- og -meðhöndlunarframleiðendur nota P355NH fyrir kjarnakljúfa, skilju og háþrýstigeymslu þar sem veggurinn verður að halda styrk við viðvarandi háan hita.

Katlar, gufuhausar og varmaskipti

Í raforkuframleiðslu og vinnslustöðvum flytur P355NH gufu og heitan vinnsluvökva; hækkuð-hitastig Rp0.2 gildi þess færa leyfðar-álagstöflur hönnunarkóðans beint.

Iðnaðar þrýstilögn

Aðferð-verksmiðjulögn, þjappað-loftkerfi, loftræstikerfi og-fjarhitunarlínur nota P355NH soðið pípa þar sem meðallagi þrýstingur og hitastig eru samhliða framleiðslu með suðu.

Háþrýstigasflutningur og dreifing-

Lengd ERW/HFW P355NH pípa þjónar gaslínum á landi og verksmiðjulagnir; 100% suðu-NDE gerir lengdarsauminn að stýrðum, skoðaðum eiginleika frekar en ábyrgð.

Brunavarnir og burðarvirki þrýstihlutar

Stofnveitur og há-styrkur þrýstingur-sem innihalda burðarvirki njóta góðs af samsetningu 355 MPa ávöxtunar og fíns-kornaþols með hóflegum kostnaði.

Gæðaeftirlit og prófun

Efnafræði.Sleifagreining ásamt vörugreiningu gegn EN 10217-3 mörkunum, með C–Mn málamiðlun beitt þar sem við á.

Vélrænn.Herbergi-hitastig og þver-/langskipt Charpy við −20 gráður staðfesta afköst, tog og seigleika.

Heiðarleiki suðu.100% suðu-ómhljóð (EN ISO 10893-10, venjulega Φ3,2 mm FBH næmi) eða röntgenrannsókn; vatnsstöðupróf eða samþykkt NDE val.

Sveigjanleiki yfir suðuna.Fletningar- eða beygjupróf staðfesta að suðusvæðið aflagast með grunnmálmnum.

Stærð & sjónræn.Skoðað samkvæmt EN 10246; merkingu og rekjanleika til hita og vottorðs.

Valfrjáls þriðji-aðili.SGS, BV eða TÜV vitnisburður og EN 10204 3.2 vandamál fyrir mikilvæg eða eftirlitsskyld verkefni.

Um GNEE

GNEE sérhæfir sig í framleiðslu á API 5L soðnum línurörum og hefur margra ára reynslu í framleiðslu á API 5L kolefnisstálsoðnum rörum. Við bjóðum upp á hágæða, litlum tilkostnaði en bestu þjónustuna. Þess vegna ná núverandi útflutnings viðskiptavinir okkar af API 5L röð soðnum langsum kafi bogasoðnum rörum yfir Kúveit, Sádi-Arabíu, Óman, Sameinuðu arabísku furstadæmin, Singapúr, Malasíu, Indónesíu, Suður-Kóreu, Chile, Perú, Ástralíu, Nígeríu, Angóla og öðrum löndum og svæðum. Ef þú þarft það geturðu haft samband við okkur hvenær sem er, við munum útvega þér þær vörur sem þú þarft eins fljótt og auðið er.

• Fullt forskriftareftirlit.TC1 eða TC2, eðlilegt ástand, endar og húðun er hægt að stilla eftir pöntun, með EN 10204 3.1/3.2 og skoðun þriðja-aðila.
• Tæknileg aðstoð.Lið okkar staðfestir einkunn, hitastig og skoðunarstig gegn hönnunarkóðanum þínum fyrir sendingu og skilar tilboði með afgreiðslutíma innan 24 klukkustunda.

P355NH stálsoðið rör birgir-GNEE lið

GNEE viðskiptavinir

GNEE sýningin

Próf og skoðun

Pökkun og sendingarkostnaður

Sendu staðal og einkunn (EN 10217-3 P355NH), mál, prófunarflokk og áfangastað - tækniteymi okkar mun staðfesta forskriftina og skila tilboði með afgreiðslutíma innan 24 klukkustunda.

Biðja um tilboð í P355NH stálsoðið rör

Algengar spurningar

Hvað þýðir P355NH?

P=stál fyrir þrýstingsskyni; 355=355 MPa lágmarksstyrkur; N=staðlað (afhendingarskilyrði); H=hentugur fyrir þjónustu við háan/háan-hita. „H“ er skilgreiningarstafurinn: P355NH hefur sönnunarstyrk í töflu við 100–400 gráður sem umhverfishitastigið P355N gerir það ekki.

Hver er munurinn á P355N og P355NH?

Bæði eru staðlað fínkorna-stál með 355 MPa ávöxtun og −20 gráðu högg. P355NH veitir auk þess hækkuð -hitahönnunargildi (Rp0,2 úr 304 MPa við 100 gráður niður í 167 MPa við 400 gráður ), þannig að það er einkunnin til að tilgreina hvenær hönnunarkóði vísar til leyfilegra álags yfir umhverfi. P355N er umhverfis-hitahönnunarstigið án þessarar- háhitatöflu.

Hvaða hitastig getur P355NH soðið pípa höndlað?

P355NH er hæfur fyrir þjónustu frá u.þ.b. −20 gráðum (Charpy 40 J langsum / 27 J þversum) upp í u.þ.b. 400 gráður, þar sem hækkuð-hitaþétt-styrktafla staðalsins á við. Yfir ~400 gráður, tilgreinið P355GH eða aðra hækkuðu-hitastig; undir -20 gráður, farðu í P355NL1 (-40 gráður) eða P355NL2 (-50 gráður).

Er P355NH það sama og S355J2?

Nr. S355J2 tilheyrir EN 10025 (burðarstáli) og er ekki þrýstingsröraflokkur. Fyrir þrýstibúnað sem þarfnast styrks og hörku S355J2 er tæknilega rétta EN 10217-3 einkunnin P355NH. Sum rör eru tvívottað til að uppfylla einnig EN 10219 S355J2H fyrir burðarvirki, en þrýstingslýsingin verður að vera P355NH.

Hver eru ávöxtunar- og togstyrkur P355NH?

Lágmarks uppskeruþol (Rp0,2) er 355 MPa fyrir veggþykkt allt að 16 mm og fer niður í 295 MPa við 120–150 mm. Togstyrkur (Rm) er 490–630 MPa fyrir hluta allt að 63 mm. Höggorkan er 40 J á lengd / 27 J þvers á −20 gráður.

Getur P355NH soðið pípa komið í stað óaðfinnanlegrar pípu?

Fyrir flestar kyrrstæðar þrýstiþjónustur þar sem lengdar ERW/HFW suðu með 100% suðu-saums NDE (UT eða RT) uppfyllir hönnunina, já - P355NH soðið pípa er kostnaður-hagkvæmur valkostur við óaðfinnanlegur. Óaðfinnanlegur (EN 10216-3) er enn valinn fyrir mjög mikla hringrásar-/þreytuskyldu eða þar sem forskriftin bannar lengdarsuðu.

Hvaða prófun og suðuskoðun er skylda fyrir EN 10217-3 P355NH?

Efnagreining, stofu-hitaþol, Charpy V-hak við −20 gráður, 100% suðu-saums NDT (úthljóð samkvæmt EN ISO 10893-10 eða röntgenmynd), vatnsstöðupróf eða viðurkenndur NDE valkostur, fletja/beygja, og víddar/sjónræn skoðun á EN ISO 10893-10 eða röntgenmyndaskoðun. suðusaumurinn; TC1 gerir það ekki.

Hvað er ASTM eða bandarískt jafngildi P355NH?

Næsta bandaríska merking er ASTM A662 Grade C. Sum rör eru einnig tvöfalt-vottuð samkvæmt EN 10219 S355J2H fyrir burðarvirki. Fyrir innkaup, tilgreinið alltaf EN 10217-3 P355NH einkunn og prófunarflokk frekar en að treysta á „ígildi“ eingöngu, vegna þess að kröfur um áhrif og skoðun eru mismunandi eftir stöðlum.
